一.系統架構

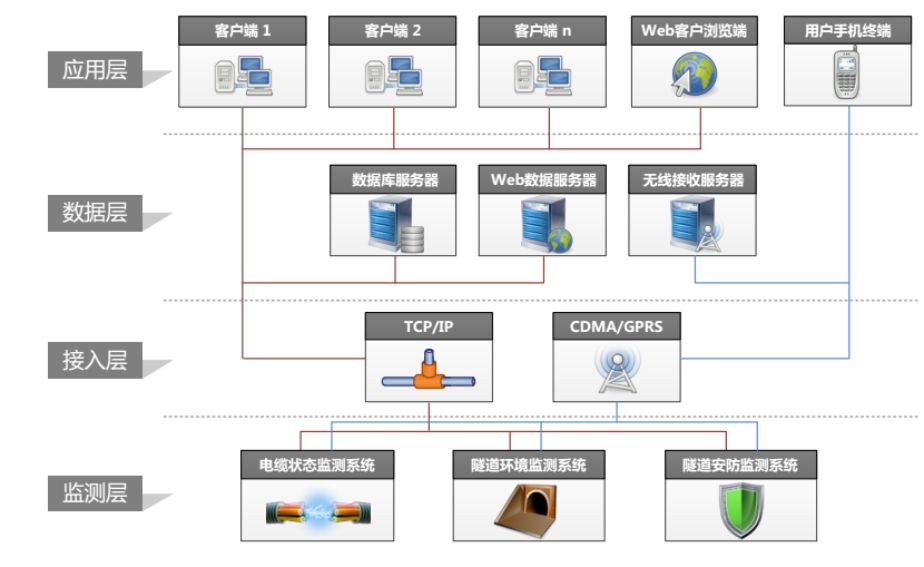

       應用層：匯總全站的實時數據信息，對全站的運行狀況進行評估，并根據相關數據信息對監測層進行調度和控制。

       數據層：通過統一的數據庫讀寫接口對采集數據進行存儲、解析、分發及應用的過程。

       接入層：為了將監測層設備采集的數據傳送到服務器而負責數據通訊傳輸的設備，其中包含網絡交換機、服務器、通訊光纖或網線等。

       監測層：直接對各監測點的狀態參數進行在線檢測和統計，包含各類傳感器、信號采集集成單元、專業數據處理裝臵等設備

二.系統組成

       監控平臺可實現對多級分布式系統的實時監控；在線監測系統監控范圍全面涵蓋了電力隧道內高壓電纜的運行狀態以及隧道空間、附屬設施等的狀態，為電力電纜的可靠運行提供了全面的技術保障手段。
