一.系統概述

       在單芯高壓電纜運行時，電纜導電線芯通過的電流將在金屬護層上產生感應電壓，該電壓隨著電纜的長度、通過電纜線芯的電流而改變。當電纜線路不對稱、線路發生短路故障、雷擊過電壓時，在電纜的金屬護層上(鎧裝層和外屏蔽層)會形成較高的感應電位，導致電纜外護套被擊穿而影響電纜線路的正常運行，故電纜的金屬護層必須根據設計要求采用特殊的接地箱，按不同的接地方式安裝。

       我公司研制的高壓電纜智能接地箱將環流在線監測裝置與接地箱完美結合。監測高壓電纜本體及電纜護層環流的數據，監測高壓電纜接頭表皮溫度，具備防盜報警功能，并通過平臺對終端設備發送命令進行控制。其特點是：不受距離限制、不受數量限制、不受氣候影響，只設一個接警中心和信息分中心即可。

       高壓電纜物聯網現場狀態感知設備-智能接地箱，取代了傳統人工定期巡檢，大大減少現場運維人員的工作量，提高電纜及通道的巡檢效率。

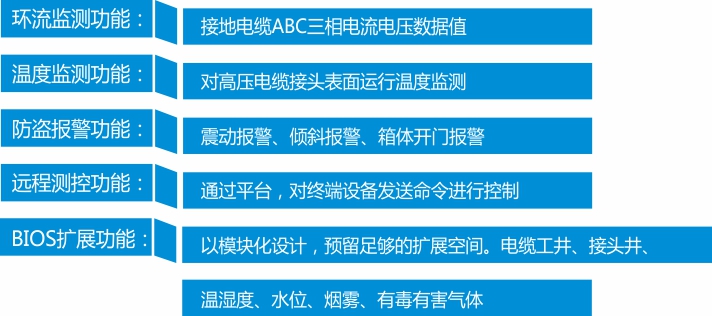

二.系統功能

三.系統拓撲圖

       基于光伏取電、3G/4G/5G、GPS技術的智能接地箱，采用模塊化設計方案，通過安裝在電

纜接頭接地線上的傳感器，采集數據實時傳送至背包內的在線監測主機，再對模擬信號經過放大、模數轉換后變成數字信號，利用網絡傳送至系統平臺,從而實現遠程測控與管理。
