一.系統概述

在電纜施工與運維過程中，如出現接地方式不正確、護層保護器、接地纜等設備發生故障、外護套絕緣狀態受損、接頭防水處理異常情況，外護層環流會發生明顯變化，這種情況下可能會導致外護套擊穿或護層保護器燒毀，更嚴重的會導致電纜主絕緣擊穿等安全事故。而電纜運行管理一般采取人工周期巡視的方式，難以預防此類事件的發生。

       綜合型智能接地箱產品采用模塊化創新設計，集眾多功能于一體，技術性強、性能優越、兼容性強。具備環流在線監測、局放在線監測、故障精確定位、光纖振動防外破、防盜和消防等功能。綜合型智能接地箱中的子系統已通過中國電科院武漢高壓研究所的試驗驗證。

      綜合型智能接地箱屬于泛在電力物聯網中重要的感知設備，通過底層傳感全方位感知地下高壓電纜的運行狀態，廣泛兼容各平臺，由感知層傳到網絡層，再由網絡層將數據傳輸到相應平臺，實現數據共享。通過數據分析及應用，實時掌握電纜的運行狀態，為全面提升電纜管理效率和質量，保障電纜安全、穩定運行提供了有效的解決方案，實現電纜本體感知及通道全息互聯。

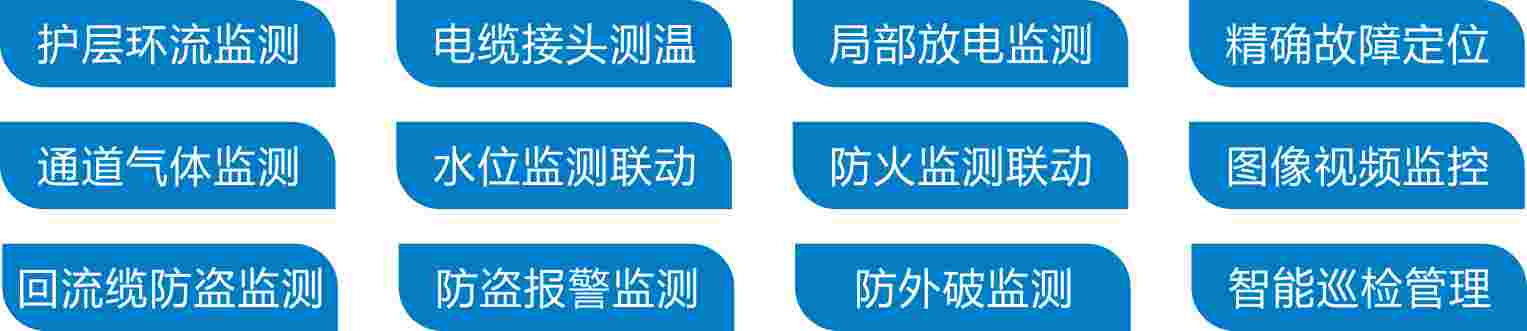

二.系統功能

三.系統拓撲圖

       應用層：匯總全站的實時數據信息，對全站的運行狀況進行評估，并根據相關數據信息對監測層進行調度和控制，并應用到實際現場

       平臺層：通過統一的數據庫讀寫接口對采集數據進行存儲、解析、分發及應用的過程。

       網絡層：為了將感知層設備采集的數據傳送到服務器而負責數據通訊傳輸的設備，其中包含網絡交換機、服務器、通訊光纖或網線等。

       感知層：直接對各監測點的狀態參數進行在線檢測和統計，包含各類傳感器、信號采集集成單元、專業數據處理等設備
